Пятнадцать байтов на стек от конца

Леонид KM6JXE разработал и изготовил простую направленную антенну на диапазон 440 МГц.

(перепост https://www.facebook.com/leonid.pankrashin.1/posts/2169007596576760)

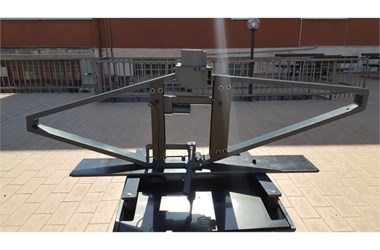

This homemade antenna was conceived to be small, but with good gain and acceptable bandwidth. Let's call it Ministack-430 KM6JXE.



Powering two vibrators in a stack is always difficult. Therefore, one vibrator was used. Such an attempt failed twelve years ago. The antenna worked, but the parameters did not satisfy. Now, under quarantine conditions, it has become possible to devote more time to design. A new calculation in MMANA-GAL gave the following result:







After installation, the resonance, input impedance and, as a consequence, the antenna SWR were higher than the calculated values. Antenna tuning gave the following parameters:







Next picture shows the antenna pattern measured at 0 degrees (green) and 5 degrees (red) elevations.
Dimensions: 23.6 x 15.7 x 12.8 inches.

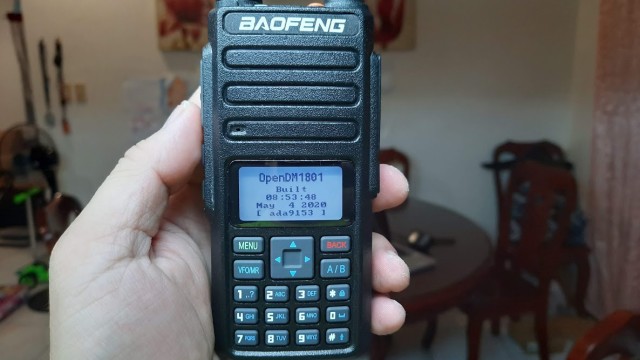

Обзорная статья про openDM1801: цифровую радиостанцию за $65 с открытыми исходниками. Можно дорабатывать и улучшать по своему разумению.

https://n2rac.com/baofeng-dm-1801-running-on-opendm1801-opengd77-firmware-1af5471a477f

В Германии нашли шпионскую закладку: российский передатчик конца 80-х.

По словам Грюневальда, аппарат был новый, ни разу не использованный. "Когда разорвали упаковку, оттуда с шипением вышел воздух", - вспоминает археолог. На приборе есть табличка с обозначением - P-394 KM и выбитым серийным номером - 380388. "Поиск в Google быстро показал, что речь идет о советском передатчике, исторически очень важном объекте", - рассказывает Грюневальд. На русскоязычных интернет-ресурсах P-394 KM описан как разработанная в СССР в 1980-е годы переносная коротковолновая радиостанция для разведгрупп "Стриж-КМ".

Описание радиостанции P-394 KM в криптомузее: https://www.cryptomuseum.com/spy/r394/index.htm

Позавчера нашими местными радиолюбителями был установлен новый мировой рекорд: связь на частоте 122 ГГц. Майк K6ML находился на горе Mt Vaca, а Оливер KB6BA - на горе Mt Umunhum. Мощности передатчика в 1 милливатт хватило, чтобы достучаться телеграфом на расстояние 139 километров. Сигнал слышно всего на 7 dB выше уровня шумов. Потери в атмосфере составляли около 0.35 dB/км. На видео можно послушать сигнал.



Использовались самодельные передатчики на 122ГГц и 24ГГц сенсорных чипах от Silicon Radar и 60-сантиметровая спутниковая тарелка.

Вот такой симпатичный вид с горы Umunhum.

Народ заметно продвинулся в восстановлении прошивки цифровой рации GD-77.

https://www.rogerclark.net/gd-77-reverse-engineering-progresses/

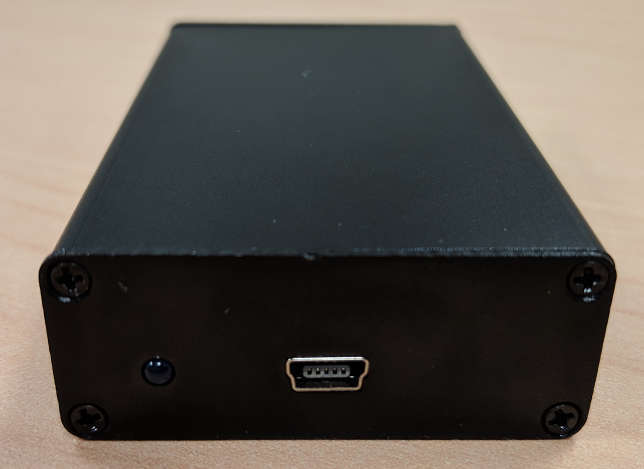

Простая коробочка ($23 на Алиэкспрессе) позволяет принимать радиосигналы в диапазонах 100кГц-30МГц и 25МГц-1700МГц.



Приёмный тракт построен на чипах RTL2832U (wiki) и R820T2 (PDF).

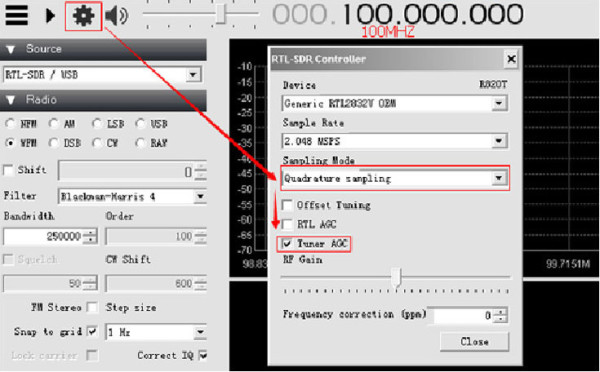

Диапазон 100кГц-30МГц включается следующим образом:



Переключение на диапазон 25МГц-1700МГц:



Под линуксом устройство опознаётся как:

Bus 002 Device 016: ID 0bda:2838 Realtek Semiconductor Corp. RTL2838 DVB-T

Софт GQRX на линуксе Ubuntu устанавливается командой:

sudo apt-get install gqrx-sdr

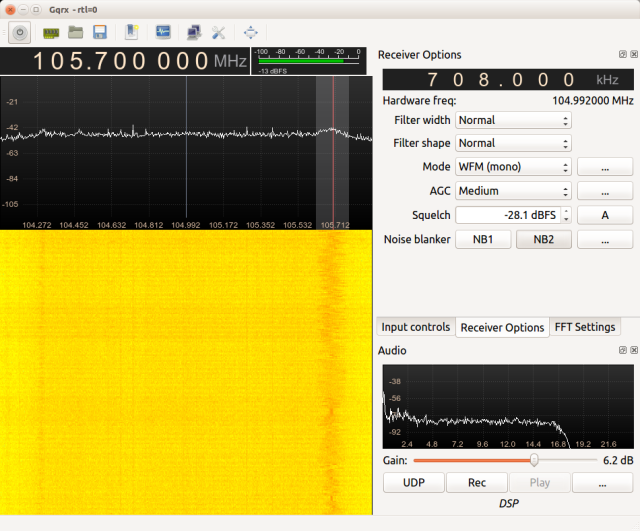

На снимке показазано, как GQRX принимает станцию FM на частоте 105.7 МГц.

Опишу здесь настройки радиостанции Baofeng RD-5R для Bay area. Леониду KM6JXE легче будет разобраться, а заодно и сам запомню.

Каналы и гетеродины A/B

На экране видим две строчки: названия выбранных каналов. Название цифрового канала DMR состоит из двух частей: первые две или три буквы - сокращение от названия зоны, дальше название разговорной группы. Например "Mi World" означает зону Milpitas, группу Worldwide (91).



Для аналоговых каналов FM (в зонах VHF и UHF) название состоит из QTH и позывного, например "Palo Alto N6NFI".

Для симплексных каналов DMR или FM название показывает частоту, например "S 446.0".

Радиостанция имеет два независимых гетеродина, A и B. Верхняя строчка это канал гетеродина A, нижняя - гетеродин B. Переключаемся между ними синей кнопкой A/B. Кнопками вверх-вниз листаем каналы для выбранного гетеродина. Показываются только каналы текущей зоны. То есть мы остаёмся на том же репитере (одна зона = один репитер) и перебираем разговорные группы.

Зоны и репитеры

Кнопка "CALL" на левом торце сверху (красная) включает выбор зоны, то есть репитера. Выбираем нужную зону стрелками вверх-вниз, затем жмём кнопку "Menu". В конфигурации записано четырнадцать зон:

1. Milpitas - частота 440.125 МГц, репитер W6TCP
2. San Bruno - частота 440.500, репитер N6AMG
3. Boulder Creek - частота 440.5875, репитер WB6ECE
4. Palo Alto - частота 441.850, репитер K6OTR
5. Saratoga - частота 441.950, репитер KK6USZ
6. Mt Umunhum - частота 442.5375, репитер WA6YCZ
7. Berkeley - частота 443.500, репитер K6LNK
8. Loma Prieta - частота 444.025, репитер K6HLE
9. Baynet Palo Alto - частота 444.350, репитер WW6BAY
10. Alum Rock - частота 444.475, репитер W6OTX
11. DMR Simplex - симплексные частоты DMR (441.0, 446.5, 446.075, 433.45, 145.79, 145.51)
12. VHF - аналоговые репитеры диапазона 2м
13. UHF - аналоговые репитеры диапазона 70см
14. FM Simplex - симплексные частоты FM (446.0, 446.5, 441.0, 146.52, 146.46, 147.42) и два погодных маяка (WX1 162.450 и WX5 162.550)

Полную конфигурацию можно посмотреть здесь: rd5r-km6jxe.conf

Для Санта Клары советую использовать репитеры Alum Rock, Mt Umunhum и Milpitas. Также неплохой сигнал идёт с Loma Prieta, Saratoga, Palo Alto и Baynet Palo Alto.

Разговорные группы

Выбрав канал, мы будем слышать только разговоры, относящиеся к нужной группе. Например на канале "Mi World" услышим только сеансы связи в группе Worldwide. Если на репитере есть разговоры в других группах, зелёная лампочка приёма будет загораться, но мы ничего не услышим. Для этого можно перевести рацию в режим мониторинга, или "принимать всё". Это делается кнопкой "MONI" на левом торце снизу (чёрная). На дисплее будет светиться маленький динамик в верхней строке.

Тот же эффект - принимать все группы - можно получить, выбрав канал с названием "RX All". Я добавил такой канал во все зоны. При этом передача запрещена, и при нажатии кнопки PTT будет раздаваться звуковой сигнал. Впрочем я не уверен, что каналы "RX All" полезная штука. Не понравится - уберём.

На каждом репитере я сделал одинаковый набор разговорных групп:

• World - группа Worldwide (91). Всемирный канал, обычно для общения с другими странами. Связи часто проводятся по традиционному радиолюбительскому этикету: сообщаем имя, страну и город, погоду, делимся марками используемой аппаратуры и т.д. Впрочем это необязательно. Язык необязательно английский, часто с сильным акцентом, поэтому надо быть внимательным к собеседнику. Активность не зашкаливает, но всегда можно кого-нибудь услышать.
• TAC 310 - группа TAC 310 (310). Основная американская общеразговорная группа (talk around channel). Если не знаете, какую группу выбрать - идите сюда. Иногда бывает довольно загруженной.
• TAC 311 - группа TAC 311 (311). Другая американская общеразговорная группа, в дополнение к первой. Иногда здесь даже больше народу, чем в TAC310.
• California - группа California (3106). Группа для штата Калифорния. В понедельник вечером (8pm) здесь собирается круглый стол и опытные радиолюбители отвечают на вопросы и дают советы новичкам.
• NorCal - группа NorCal (31068). Группа для местных связей северной Калифорнии. Трафик небольшой. Здесь удобно вести всякие кулуарные обсуждения.
• Ukraine - группа Ukraine (2555). Объединяет все украинские репитеры DMR. Народу крайне мало. Язык украинский и русский.
• Russia - группа Russia (2501). Народу немного, но на вызов обычно можно получить ответ. Язык русский.
• Rus Am - группа Russian Americans (31697). Пока ни разу никого не слышал, но есть надежда.

Обычно если нет активности, репитер "молчит", то есть не транслирует разговорные группы в эфир. Поэтому когда мы переключаемся на какую-то зону (выбирая тем самым репитер), мы ничего не слышим. Чтобы активировать группу, надо на полсекунды нажать кнопку PTT. Репитер услышит вызов и начнет транслировать выбранную группу в эфир. Минут через пятнадцать-двадцать он её отключит. Надо будет опять нажать PTT. У радиолюбителей есть даже специальный термин для этого действия: kerchunking. На аналоговых репитерах керчанкинг считается нехорошим действием, и даже нелегальным, но в мире DMR это вполне корректное действие.

Попугай

Чтобы проверить работоспособность репитера, не отвлекая народ в разговорных группах, можно использовать канал "Parrot". Это персональный вызов по специальному выделенному идентификатору, где отвечает робот и в ответ транслирует ваш сигнал обратно. Нажимаете кнопку PTT, произносите ваш позывной и какую-нибудь фразу, например "привет, попугай". Отпускаете PTT и через пару секунд слышите свою фразу в ответ. Значит репитер в порядке.

В сети есть отличное видео, объясняющее основы радиолюбительской цифровой связи DMR:


Предыдущие записи по теме:

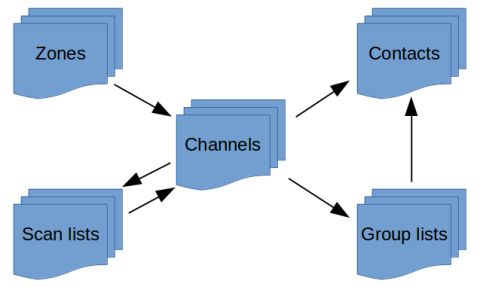

Как устроена конфигурация цифровой рации
DMR репитеры и разговорные группы
Точка доступа для цифрового радио
dmrconfig для Baofeng RD-5R

Крутую магнитную антенну соорудили мужики!
Прямо произведение искусства.



Ширина полосы:
5 kHz на диапазоне 7 MHz,
8 kHz на 14 MHz,
15 kHz на 21 MHz,
25 kHz на 28 MHz.

Слева TYT MD-UV380, справа Anytone AT-D868UV. Оба умеют загружать полную базу позывных и показывать данные текущего абонента. Качество звука практически одинаковое, может быть чуть насыщеннее у D868UV. Но изображение на дисплее заметно перевешивает. Плюс навигация по зонам по уму сделана: кнопками вверх-вниз. В целом понятно, почему большинство радиолюбителей предпочитает Anytone.
