Первым любительским радиоклубом был The Junior Wireless Club, организованный в Нью-Йорке, США, в 1909 году. Позднее он изменил свое название на Radio Club of America.



Хотя конкретные сведения о первых операторах и их точном оборудовании с 1909 года ограничены, мы можем сделать некоторые общие выводы о ранних любительских радиоустановках:

Операторы: эти ранние «любители» были пионерами и экспериментаторами, часто с опытом работы в телеграфии. Они были очарованы новой технологией беспроводной связи и, как правило, были молодыми энтузиастами или технически мыслящими людьми.

Оборудование: на заре любительского радио (примерно с начала 20-го века до 1910-х годов) оборудование было элементарным и часто самодельным. Основные компоненты включали:

Искровые передатчики: это была самая ранняя форма радиопередатчиков, производивших широкие, шумные сигналы. Они обычно состояли из источника питания высокого напряжения (например, индукционной катушки), конденсатора (лейденской банки) и искрового разрядника. При нажатии клавиши искры проскакивали через зазор, создавая электромагнитные волны.

Ранние приемники часто представляли собой наборы кристаллов или использовали когерер.

Наборы кристаллов: они использовали кристалл (например, галенит) и кошачий ус для обнаружения радиосигналов. Они были пассивными, не требовали внешнего источника питания, кроме принимаемых радиоволн, и обычно использовали наушники для прослушивания.

Когереры: эти устройства, заполненные металлическими опилками, становились проводящими при получении радиосигнала, позволяя замкнуть цепь и активировать звонок или другой индикатор. Их нужно было «декогерировать» (постукивать), чтобы сбросить их после каждого сигнала.

Антенны: ранние антенны часто представляли собой простые проволочные антенны, иногда натянутые между зданиями или опорами. Длина и конфигурация были экспериментальными.

Ключи кода Морзе: поскольку передача голоса еще не была практичной для большинства любителей, общение в основном осуществлялось с помощью кода Морзе. Для отправки кодированных сигналов использовался телеграфный ключ.

Наушники: использовались для прослушивания слабых сигналов, принимаемых ранними детекторами. Важно отметить, что первые радиолюбители часто создавали помехи коммерческим и военным радиосистемам из-за своих широких сигналов.

В конечном итоге это привело к государственному регулированию, такому как Закон о радиосвязи 1912 года в США, который требовал лицензирования и ограничивал радиолюбителей более короткими длинами волн (более высокими частотами) для уменьшения помех.

Американская лига радиорелейной связи (ARRL), значимая организация в истории любительского радио, была основана позднее 6 апреля 1914 года Хирамом Перси Максимом. Ее первоначальной целью было облегчить передачу сообщений на большие расстояния радиолюбителями.

Есть такая дешёвенькая рация Quansheng UV-K5. Стоит $26 на Амазоне. Рейтинг 4.2 на eHam.net. Так вот, народ её отреверсил по полной программе, включая схему, разводку платы, исходники софта.



Принципиальная схема: Quansheng_UV-K5_PCB_R51-V1.4_Rev_0.9_Schematic.pdf

Всё про хардвер на гитхабе: Quansheng_UV-K5_PCB_R51-V1.4_PCB_Reversing_Rev._0.9

Официальные прошивки: Quansheng_UV-K5_Wiki/wiki/Firmware-official

"Народные" прошивки и техническая документация: Quansheng_UV-K5_Wiki/wiki/Modded-Firmwares

Исходные тексты прошивки: MCFW_UV-K5_Open_Source_Firmware

Описание чипа трансивера Beken BK4819: BK4819 Chip Spec.pdf

Регистры чипа BK4819: BK4819V3Registers_List_20201218.pdf

Пример программирования трансивера: BK4819(V3)%20Application%20Note%2020210428.pdf

Одной строкой: появилась прошивка OpenRTX для модуля T-TWR Plus.

Расшифровка:

• OpenRTX это амбициозный опенсорсный проект радиолюбительской цифровой рации. До недавнего времени в качестве хардвера использовались существующие коммерческие радиостанции DMR, к примеру Tytera MD-380, MD-UV380, Radioddity GD-77, Baofeng DM-1801.

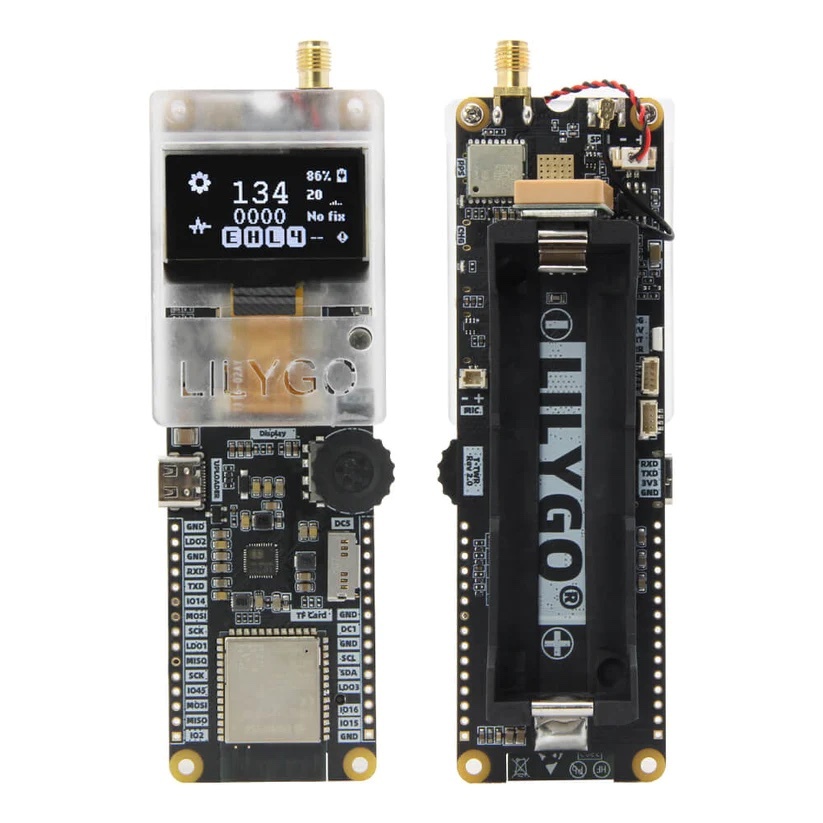

• На днях появилась пробная версия для платформы T-TWR Plus фирмы LILYGO (фотка).
• T-TWR Plus это плата для разработчиков: приёмопередатчик диапазона 400-470 МГц на основе микросхемы SA868, со встроенным Wi-Fi и Bluetooth, OLED-дисплем и GPS. Цена $52 плюс доставка. Добавьте тангенту - получите законченную рацию.
• Обратите внимание на код заказа модуля T-TWR Plus: "UHF OpenEdition 400-480MHz [H645]". Здесь OpenEdition означает, что в чипе SA868 отсутствует прошивка, и вы вольны загрузить туда всё, что пожелаете.
• Чип SA868 хорошо документирован (PDF), есть библиотека на Питоне.

Исходники OpenRTX находятся на Гитхабе: github.com/OpenRTX/OpenRTX/

Готовый бинарник для T-TWR Plus: openrtx_ttwrplus_v0.3.6.uf2

Исходники прошивки для чипа SA868: github.com/OpenRTX/sa8x8-fw

По просьбе британского радиолюбителя G1LRO доработал утилиту baoclone: добавил поддержку радиостанции Baofeng BF-F8HP. Заодно починил совместимость с последними моделями BF-888S.

Вот так выглядит заливка конфигурации в BF-F8HP:

$ baoclone -c /dev/tty.usbserial-A602N2RP uv-5r-sunnyvale.conf
Connect to /dev/tty.usbserial-A602N2RP.
Detected Baofeng UV-5R.
Read device: ################################################## done.
Radio: Baofeng UV-5R
Firmware: N5R340BF8HP-1
Serial: 151123H
Write image to file 'backup.img'.
Read configuration from file 'uv-5r-sunnyvale.conf'.
Write device: ################################################## done.
Close device.

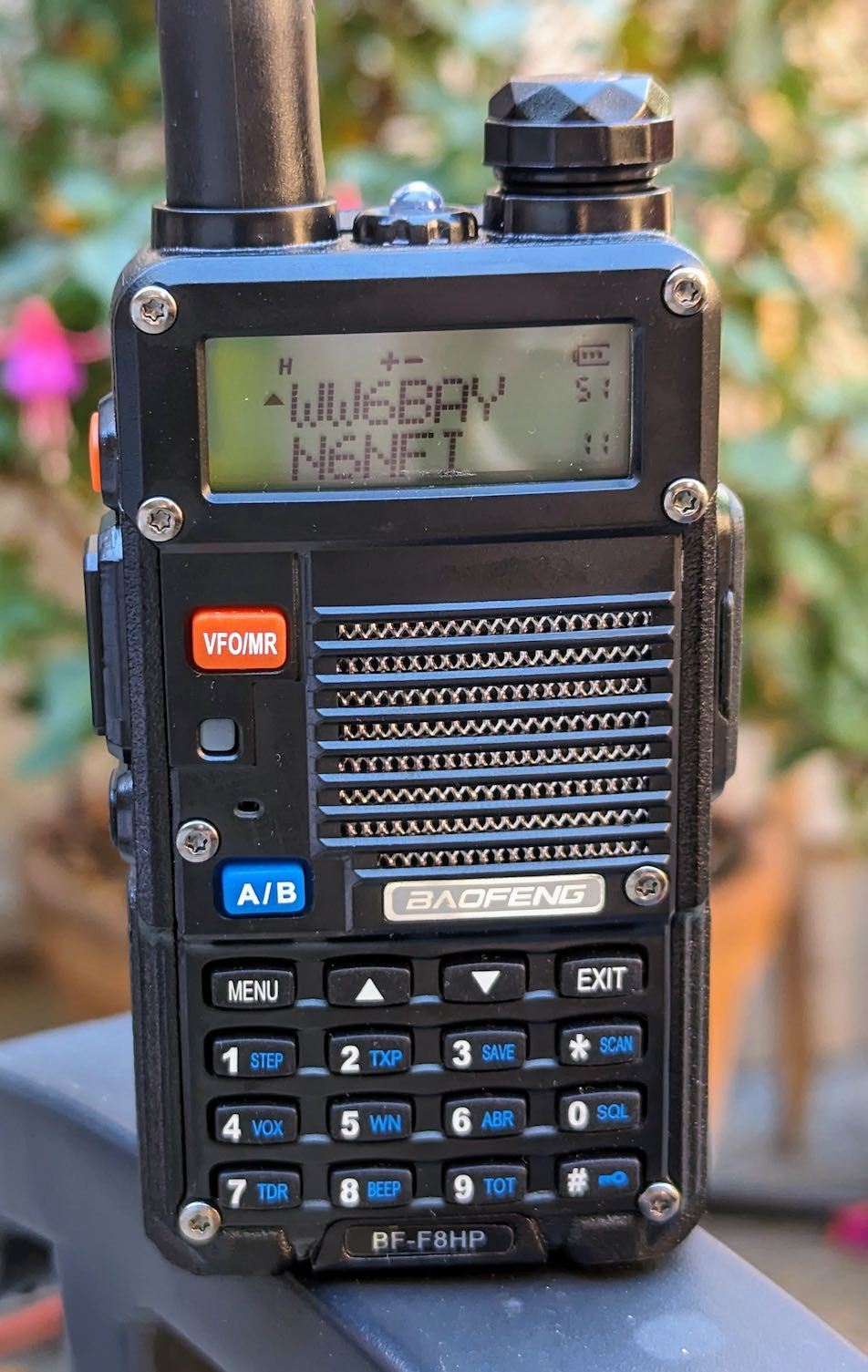

Модель BF-F8HP называют обновлённой, третьей версией популярной рации UV-5R. Хвалят за качество сигнала и вообще. Выглядит и функционирует она ровно так же, как и UV-5R.



Отличие обнаружилось в протоколе серийного порта. Судя по всему, это тривиальная ошибка программиста. После каждого блока данных радиостанция должна принять команду 06 и ответить 06 для подтверждения соединения. Но F8HP не отправляет ответ 06 немедленно, а вместо этого кладёт в буфер и приклеивает к следующему блоку данных. Пришлось найти способ обойти этот глюк.

(репост)

Сьогодні я розповім Вам про гордість зв'язку РФ радіостанцію "Азарт" Р-187-П1.
Писати про цю радіостанцію та її історію можна багато. Але всі матеріали в інтернеті дають абсолютно не корисну і не точну інформацію. Нікому не цікаво, скільки грошей вiдмили на ній в РФ і як вона еволюціонувала. Нам потрібна конкретика.

Збірка та деталі
Офіційний виробник НПО "Ангстрем". Виробництво у Китаї. Радіостанція створена на основі рішення SDR (це коли програмні рішення замінюють радіодетальки). Станцію зібрано повністю на Тайванських комплектуючих. Мізки на ПЛИС SPARTAN. Зібрана добре та надійно у фрезерованих корпусах. Діапазон заявлених частот 27 МГц-520 МГц. Вихідна потужність 4 вати (плюс мінус 2). Посилений акумулятор 3.6 вольт на 12 Ач (моя перевірка показала 10 Ач). Це приблизно у 2.5 рази більше нiж у Моторола (у ній 7.4 вольта при 2.1 Ач). Розмір радиостанцii великий (додал фото поряд з Моторолою)

Що вона вміє
1. Звичайний не кодований режим роботи (аналог). Нічим не відрізняється від Баофенга і добре з ним стикується за тонами та частотами у VHF та UHF. Я намагався відрізнити їх за спектром, але різниці немає.
2. Режим роботи у аналогу на нижньому УКХ 27-50 МГц. Як режим АМ, так і FМ. Росіянам це необхідно для зв'язку з їх старим парком рацій в танках та БТР типу Р-123, Р-173. А ми можемо спілкуватися з далекобійниками на 27.130 МГц 🙂
3. Я "розкотив губу," що "Азарт" допоможе мені спілкуватися з нашими військовими льотчиками на ділянці 118-134 МГц. Але, щось пішло не так. Рація працює у FM, а у льотній модуляції АМ не хоче.
4. Рація працює на частотах старих супутників NATO SATCOM і її можна використовувати в ЗСУ для екстреного відкритого зв'язку. Хто у темі, той зрозуміє.
5. Виявилося, що рація дозволяє слухати ще й короткі хвилі, в нижній і верхній боковiй смузі, станції мовлення в АМ, і радіостанції FM.

З відкритим аналогом закінчили, переходимо до цифри
1.На відміну від DMR або APCO, росіяни обрали для радіостанції цифровий стандарт TETRA. Тому ніякої стикування з DMR раціями типу Моторол або Hytera немає. TETRA – хороша річ, але вона створювалася чітко за аналогом мобільного зв'язку. Їй потрібні ретранслятори, яких у росіян толком і немає. Тому весь сенс TETRA губиться. Але Азарт також має режим прямого зв'язку TETRA без ретрансляторів, він називається DMO.
2. Я ніде не знайшов опису алгоритмів шифрування Азарту, але довжина ключа в 6 цифр, підказує, що це скоріше захист тимчасової стійкості та упор у захисті зроблено на ППРЧ.
3. ППРЧ – це "фішка" Азарта. Рація може робити 20 000 стрибків за частотами за секунду. Це і ускладнює пеленгацію, придушення та дешифрування зв'язку. Але й тут є проблема. Щоб дві станції "дружно "стрибали за частотами, їм потрібен потужний взаємний канал синхронізації. Для цього Азарт бере інформацію з GPS та Глонасс. Але якщо ми глушимо навігацію перешкодою, то їм доводиться використовувати ручну синхронізацію та високої швидкості стрибків вже немає. При цьому Азарт спеціально створений для взаємної роботи з ППРЧ із станціями попереднього покоління типу "Акведук".

У рації є ще багато можливостей типу Bluetooth, інфрачервоний порт, обмін повідомленнями та координатами, передачі даних на низькій швидкості та навіть можливість роботи у приватній мережі GSM 1800 без SIM карт. Два Азарти можуть працювати як ретранслятор у повноцінному режимі. А один Азарт може працювати у цифровому режимі прямо з БПЛА Орлан-10 як ретранслятор із розносом по часових слотах.

Чи небезпечний Азарт тим, хто його знайшов?
1. Я вже писав раніше, я боюся пластиду в акумуляторі. Від РФ можна чекати будь-якої капості. Якщо живлення не включається, акумулятор треба або розібрати або включити на подовжувачі на зарядку.
2. Якщо Азарт стоїть у режимі Майстер ППРЧ, при включенні він почне автоматично кожні 10 секунд сам виходити на передачу у спробі встановити зв'язок з іншими станціями. Ви цього не побачите. Тому просто відкрутіть антену перед увімкненням. Після цього без антенни жодної РЕР Вас не побачить. Розберіться з режимами і підключіть антену.
3. Щоб віддалено вимкнути Ваш Азарт або запросити його координати, Азарт повинен знаходитись у зоні покриття базової станції РФ TETRA та бути на активному каналі цієї базової станції. Найпростіший спосіб відключити антену і через меню стерти всі канали до заводських установок.

Параметри
Я перевірив вихідну потужність. Пишуть, що має бути більше, але в мене вийшло так.
27-200 Мгц 1 ватта
200-400 Мгц 2 вата
400-512 МГц 4 вата
Чутливiсть скрізь відмінна, не менше -115дБ. Плюс мінус, як Баофенг. Натомість вибірковість набагато вища і в місті "Азарт" працюватиме краще.

Антени
В азарті є три змінні антени і всі три не особливо гарні. КСВ гуляє від 1.5 до 3.0 і ними втрачається велика потужність. Але це плата за відсутність антенного тюнера і широкий діапазон.

Який Азарт цінний, а який ні.

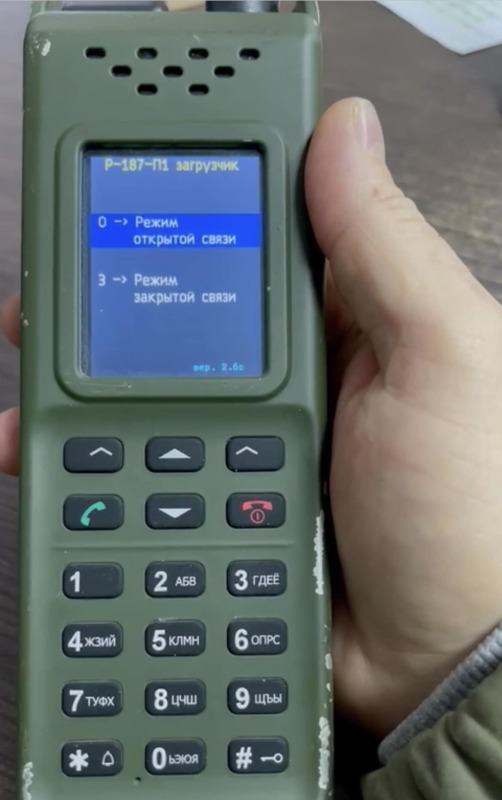

Критерій лише один. Є на ньому пароль чи ні. Запускаємо меню, заходимо до пункту "0- Режим відкритого зв'язку". Потім тиснемо "Меню"- "Сервісне меню" -"Редактор даних"- і тиснемо "Далі". Якщо далі зайшли, то всі норми. Якщо просить пароль спробуйте 12345. Якщо не підходить, то станція тiльки у музей.

І як ним користуватися.
У цьому меню, куди Ви повинні потрапити можна вводити і частоти і параметри. Логіка проста. Спочатку створюється "Канал" із частотами і параметрами і йому дається назва. А потім створюється "Напрямок" в який вибирається "Канал" за назвою та "Напрямок" теж називається. Далі Ви вибираєте правою кнопкою головного меню любий "Напрямок"

Важливо
Азарт завжди працює на половину потужності. Щоб увімкнулася повна, треба двічі поспіль натиснути тангенту передача і відразу говорити. На екрані буде написано "Повна потужність".

Висновки:
- З цифровим зв'язком DMR ЗСУ не стикується
- Можна використовувати в тилах, як Баофенг
- Можна працювати через супутники SATCOM
- Можна слухати авіацію РФ та нашу авіацію на 118-134 МГц
- Можна слухати БТР та танки в ділянці 27-74 МГц якщо є рації старого парку
- Якщо є багато станцій, то можна чудово "косити під РФ", - працюючи в режимі TETRA DMO ППРЧ з ключами прямо під носом у росіян. Не боячись арти.
- Можна працювати в аналогу і в цифрі з ППРЧ в ділянці 180 МГц-400 МГц та 480-510 МГц. По-перше, там нас ніхто не чекає, тому що у нас немає станцій такого діапазону крім HARRIS. По-друге цю ділянку росіяни давитимуть РЕБ в останню чергу, тому що самі там працюють.

І ще додам, що трофейних азартів на руках у ЗСУ, ГУР, СБУ навіть не сотні, а тисячі...

Я дуже вдячний усім людям, які мені надіслали "Азарти" та ЗУ до них. Taras Balazh Сергей Шеин Валентин Бурий Без Вас я б цього обзору не зробив. Огляд був би повнішим, якби в мене було більше зразків для дослідження, але на жаль мені, як і раніше, МО нічим не допомагає. Лише особисті зв'язки та допомога колег.

P.S. Кому важно. У меня есть заводские трофейные формуляры на Азарт, есть на него софт. Ищу распиновку разъёма.



( +15 )

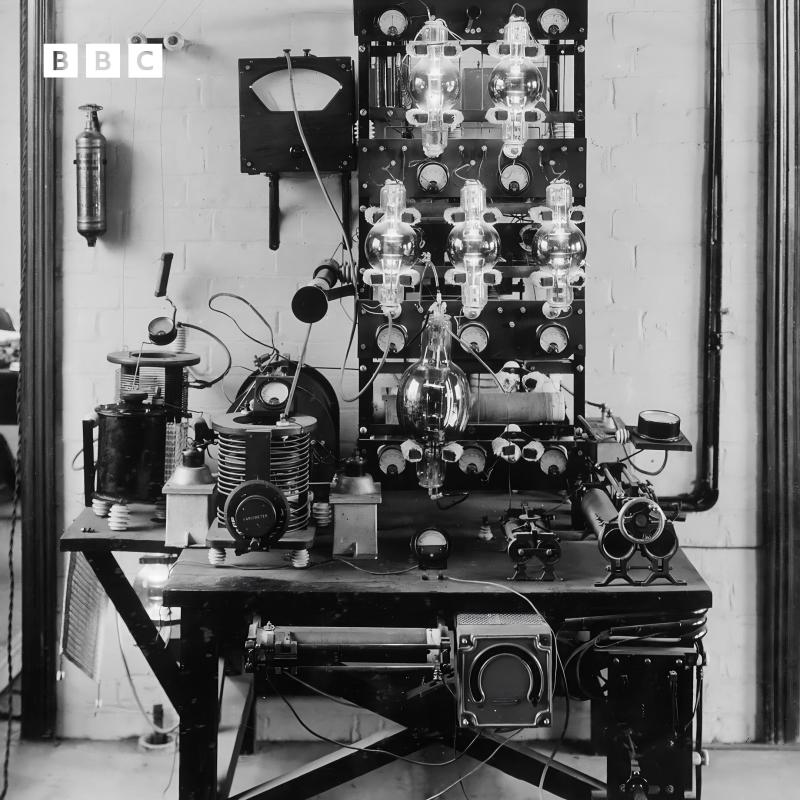

Би-Би-Си добавляет новые частоты для вещания на Украину:
📻 15735 кГц, время 16:00 – 18:00 по Киеву
📻 5875 кГц, время 22:00 – 00:00 по Киеву

(https://mobile.twitter.com/bbcworldservice/status/1497566267825393669)

В Норвегии умер радиолюбитель LA1AR (Kvanlid Brynjar). Silent key, как говорят радиолюбители. Он был широко известным в узких кругах коллекционером радиоаппаратуры. После его ухода другой радиолюбитель LA6NCA (Helge Fykse) организовал распродажу коллекции. В назначенный день народ съехался к хранилищу. Каждый желающий платил $30, заходил на склад и брал всё понравившееся. Очередность разыграли по жребию. Одно ограничение: взять можно было лишь столько, сколько удавалось дотащить на руках до выхода. Смотрите видео.

Интересно, получится ли из этой штуки устроить антенный анализатор. Нашлёпка на Raspberry Pi с двумя независимыми каналами. Полоса 300MHz-1GHz и 30MHz-6GHz.

Проект на CrowdSupply: https://www.crowdsupply.com/cariboulabs/cariboulite-rpi-hat

Исходники: https://github.com/cariboulabs/cariboulite



Блок-схема:

Не то чтобы я собирался активно заниматься диапазоном 2200 м, но такое решение приёмной антенны привлекло моё внимание.
