Сравниваем параметры транзисторов с заявленными

[vak]

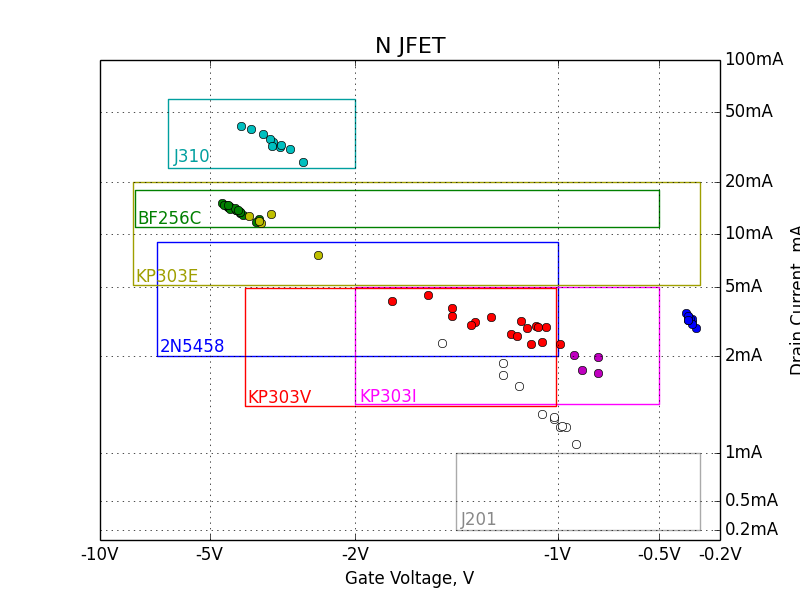

Имея результаты измерений, возникла задача сравнить их с заявленными изготовителем параметрами полевых транзисторов. Возьмём два основных параметра, а именно напряжение отсечки и начальный ток стока. Обычно в даташите для V_gs(off) и I_dss указывается допустимый диапазон значений. Отобразим эти диапазоны на плоскости в виде прямоугольника, для каждого типа транзистора. Туда же добавим результаты моих измерений. Получается следующая картинка.



Теперь рассмотрим результат. Как можно видеть, все измерения транзисторов J310 попадают в отведённую область. Такие транзисторы годятся, им можно доверять.

То же самое для BF256C: параметры всех измеренных экземпляров соответствуют заявленным.

Гораздо хуже с 2N5458. Видно, что все синие точки ложатся сильно правее отведённого прямоугольника. Напряжение смещение сильно меньше заявленного минимума. Это явный брак: таким трансисторам путь в мусорку.

Аналогичная ситуация с J201. Серые кружочки не попадают в нужную область: начальный ток стока сильно выше обещаного. Больше похоже на перемаркированные J202. Тоже в мусорку.

А вот советские транзисторы КП303В, КП303Е и КП303И не подкачали: все они укладываются в заявленные цифры.

Посмотрим теперь крутизну характеристики Yfs:

• J310: измеренная величина 16.4 - 19.12 mA/V, заявленная 8-18. Неплохо.
• BF256C: измеренная крутизна 5.2 - 5.77 mA/V, обещанная >4.5. Соответствует.
• 2N5458: реально 13.75 - 16.04 mA/V, должно быть 1.5 - 5.5. Ерунда какая-то. Это явно не тот транзистор.
• J201: измерено 1.85 - 2.36 mA/V, заявлено >0.5. Опять больше похоже на перемаркированный J202.
• КП303В: имеем 3.15 - 4.58 mA/V, в справочнике 2 - 5. Тут всё в порядке.
• КП303Е: аналогично 5.66 - 8.86 mA/V, в справочнике >4.
• КП303И: намеряли 3.45 - 3.72 mA/V, должно быть 2 - 6. Тоже укладывается. Советские изделия в норме.
